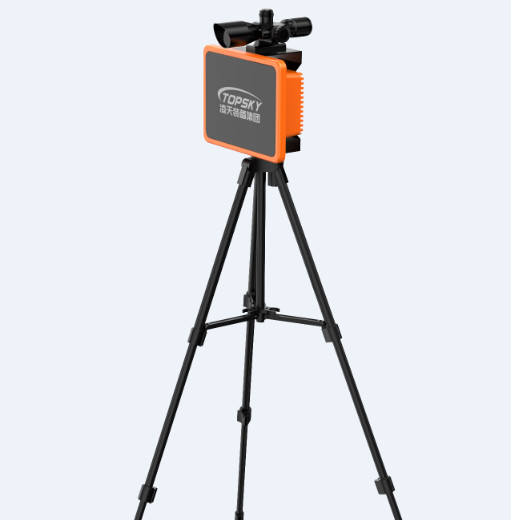

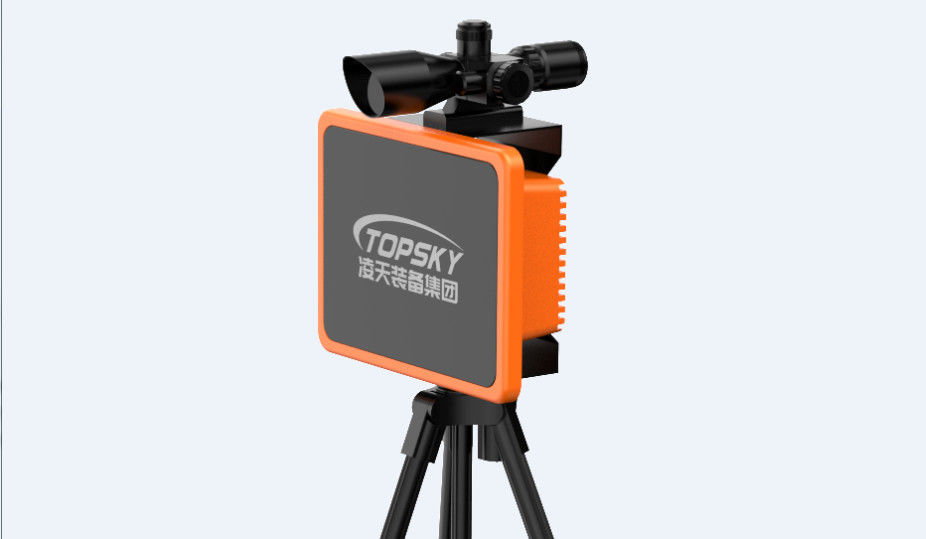

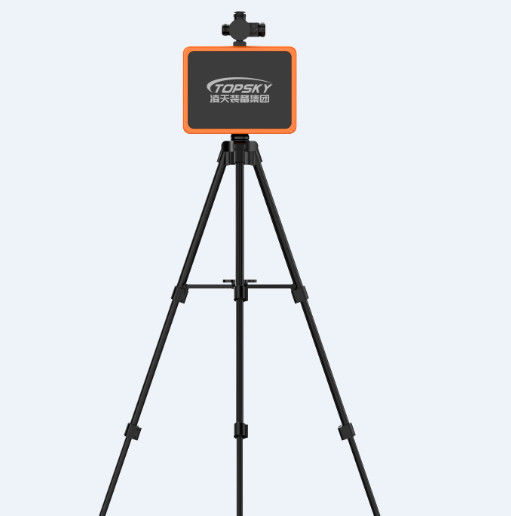

Radar giám sát biến dạng xây dựng PSR-400L

Radar giám sát dịch chuyển biến dạng tòa nhà PSR-400L dựa trên cảm biến từ xa microwave và công nghệ can thiệp pha, có thể đo từ xa và không tiếp xúc,lệch hướng, và tần số tự nhiên của các tòa nhà cao tầng Giám sát liên tục các chỉ số như tác động, với những lợi thế của việc triển khai di động nhanh chóng, độ chính xác giám sát biến dạng ở cấp độ dưới milimet,không tiếp xúc, không bị ảnh hưởng bởi khói, bụi và lửa, tốc độ cập nhật dữ liệu cao, khả năng giám sát toàn bộ tòa nhà và hợp tác nhiều máy.Nó không bị ảnh hưởng bởi các điều kiện khí hậu như mưa, tuyết, sương mù và điều kiện ánh sáng yếu như đêm muộn, điều này tạo điều kiện cho cảnh báo sớm và báo động thời gian thực về sự sụp đổ của tòa nhà hoặc thiệt hại nghiêm trọng về cấu trúc,đảm bảo hiệu quả an toàn của nhân viên cứu hộ

●Mỏ mỏ ngoài trời, lở đất địa chất/sự sụp đổ, cứu hộ khẩn cấp, đập bảo vệ nước, suy giảm đô thị

●Dòng tàu điện ngầm, cầu lớn, tòa nhà cao tầng, tháp tuabin gió, đường sắt

1. ★ Ultra xa và phát hiện phạm vi rộng

400 mét, và độ chính xác giám sát không bị ảnh hưởng bởi khoảng cách

2. ★ Kiểm tra biến dạng cực cao

Tính chính xác cấp độ dưới milimet lên đến 0,1 mm, giám sát tinh tế các biến dạng tinh tế sớm, cảnh báo nhanh hơn và chính xác hơn

3. ★ Phát hiện độ lệch cực cao

Độ chính xác cực cao 0,05mm

4. ★ Tất cả ngày, tất cả thời tiết, phát hiện hoàn toàn tự động

Có thể phát hiện 24/7, 24/7, hoàn toàn tự động

5. ★ Điểm phát tín hiệu nhiều lần

485 đầu ra tín hiệu, người dùng có thể truyền không dây thông qua các mô-đun IoT 4G, làm cho nó thuận tiện để kết nối với nền tảng đám mây người dùng

6. ★ đo đồng bộ đa mục tiêu

Một thiết bị có thể đồng thời đo nhiều mục tiêu đồng bộ

4.1 Các thông số máy chủ:

• Phương pháp đo: đo không tiếp xúc
• ★ Khoảng cách giám sát tối đa: ≥ 400m
• ★ Độ chính xác giám sát biến dạng: ≤ 0,1 mm dưới mức milimet
• Tần số thu thập dữ liệu: 10Hz/20Hz/50Hz/100Hz/200Hz, có thể điều chỉnh trong nhiều cấp độ
• Phạm vi giám sát: ≥ 30 °
• góc điều chỉnh độ cao của điều khiển điện: ≥ ± 45 °
• Độ chính xác phát hiện độ lệch: ± 0,05mm
• Điều kiện giám sát: 24 giờ, phát hiện hoàn toàn tự động
• Số điểm đo: ≤ 5
• Giao diện dữ liệu: RS485 và truyền không dây
• Máy ảnh: 1 máy ảnh độ nét cao
• Yêu cầu nguồn điện: DC 12V
• Tiêu thụ năng lượng của toàn bộ máy: ≤ 20W
• Mức độ bảo vệ: IP66;
• Nhiệt độ hoạt động: -30 °C -60 °C;
• Trọng lượng thiết bị: ≤ 5kg

4.2 Các thông số phần mềm:

• Cuối địa phương trực tiếp thực hiện thu thập dữ liệu và xử lý biến dạng, hoàn thành xử lý tự động hình ảnh âm vang radar, xử lý nhiễu và đảo ngược biến dạng nhỏ
• Được trang bị chức năng thời gian của hệ thống định vị vệ tinh Beidou ở mức đồng hồ nguyên tử, với độ chính xác tần số tốt hơn ± 0,5ppb (kết quả đo 24 giờ)
• Hệ thống radar camera tích hợp để giám sát hiện trường, không có đường kết nối lộ ra giữa camera và hệ thống radar.Giao diện chức năng giám sát video được tích hợp với giao diện hệ thống điều khiển hệ thống radar, cho phép chụp hình ảnh cảnh qua giao diện hệ thống điều khiển hệ thống radar
• Chức năng giám sát dịch chuyển nhiều điểm: Thiết bị hỗ trợ thiết lập nhiều điểm giám sát đồng thời trên giao diện phần mềm máy tính phía trên để theo dõi thay đổi dịch chuyển của nó
• Chức năng hiển thị kết quả giám sát: Thiết bị hỗ trợ hiển thị kết quả giám sát trong thời gian thực trên giao diện phần mềm máy tính phía trên;Và hỗ trợ hiển thị thời gian thực của đường cong lệch động của mỗi điểm giám sát trên giao diện phần mềm máy tính trên
• Chức năng thiết lập khoảng cách giám sát: Thiết bị hỗ trợ thiết lập khoảng cách giám sát gần và khoảng cách xa trên giao diện phần mềm máy tính phía trên
• Chức năng quản lý điểm giám sát: Thiết bị hỗ trợ thêm, chọn và xóa các điểm giám sát trên giao diện phần mềm máy tính phía trên
• Chức năng báo động: Nó có chức năng báo động âm thanh và ánh sáng.Thiết bị báo động âm thanh và ánh sáng của thiết bị nên ngay lập tức phát ra thông báo báo động.
