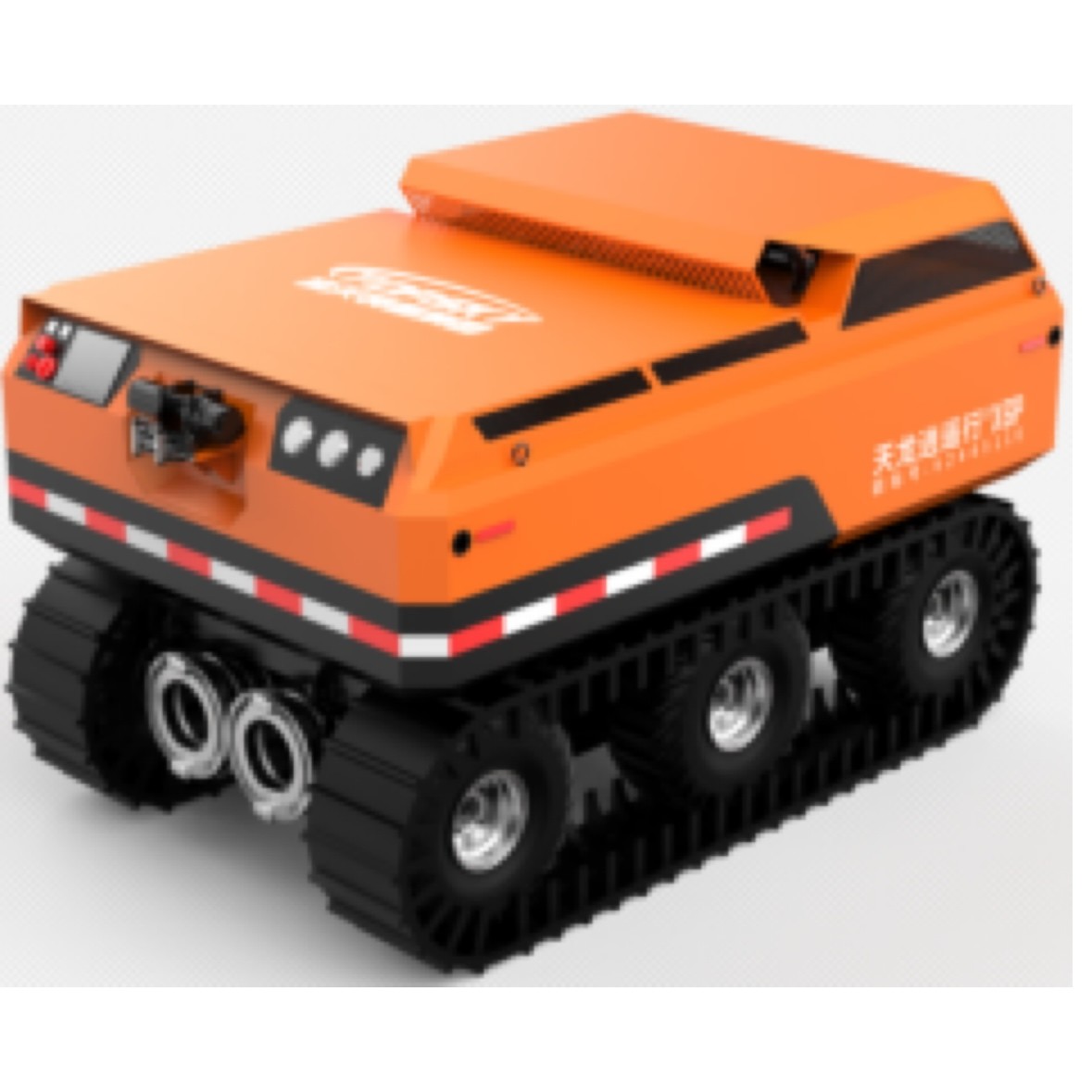

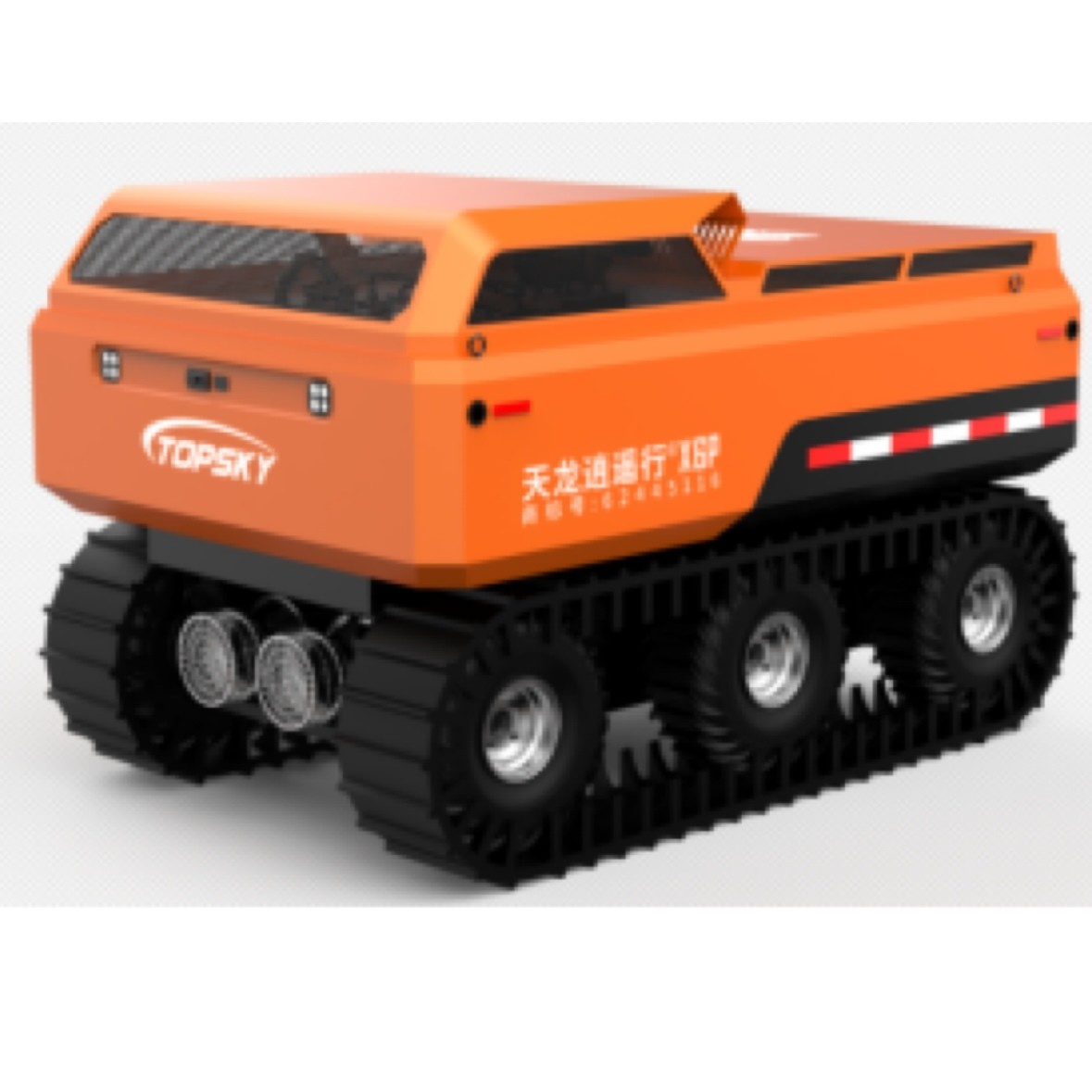

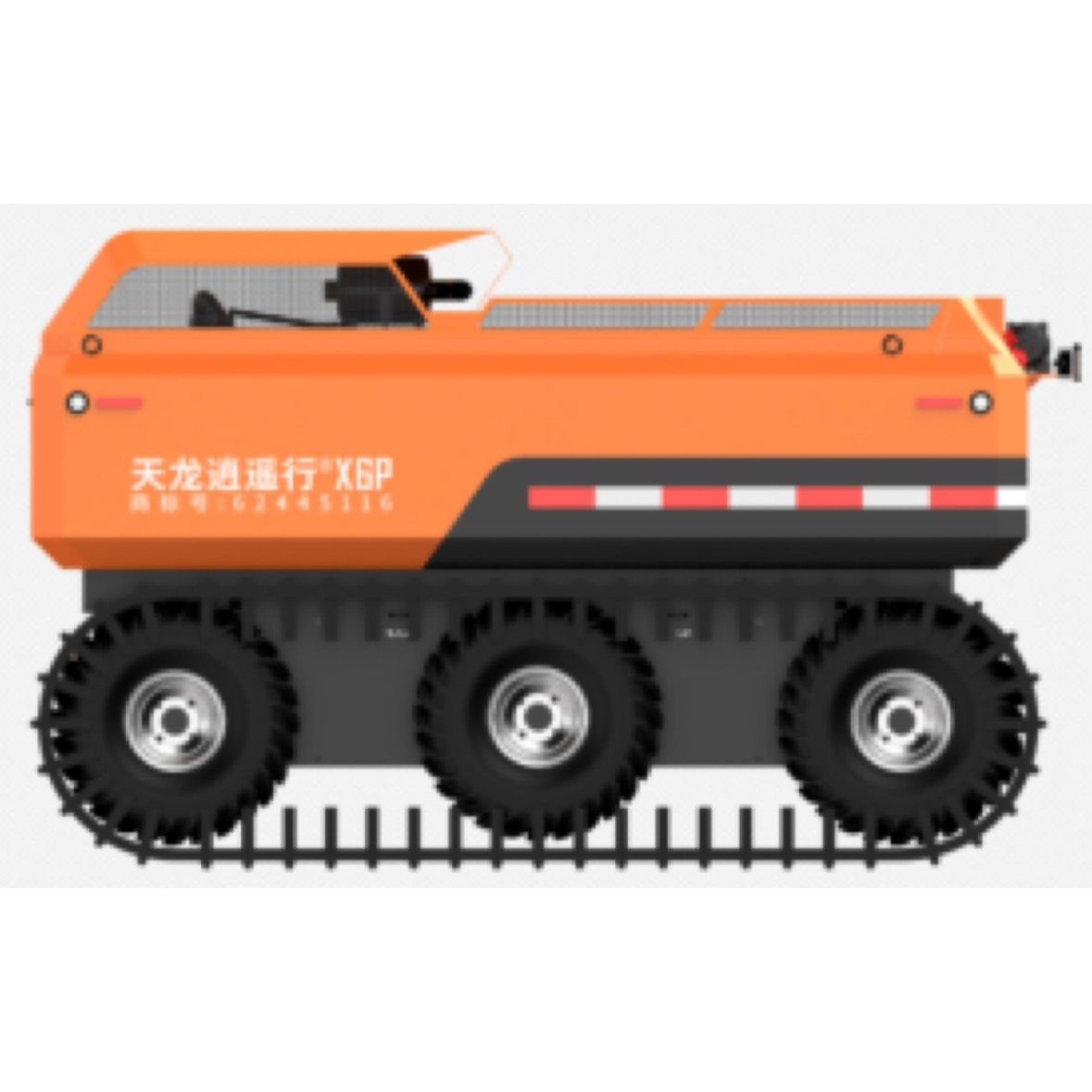

RXR-Q280D Robot thoát nước và phá hủy tích hợp với bánh xe tổng hợp và đường ray

I. Tổng quan về sản phẩm

II. Phạm vi áp dụng

• Thủy thoát nước và cứu hộ trong các nhà để xe đô thị
• Dòng thoát nước và cứu hộ ở các trạm tàu điện ngầm
• Dòng thoát nước và cứu hộ trong đường hầm và địa hình đường hầm
• Thủy thoát nước trong các con đường thành phố hẹp
• Loại bỏ rủi ro trong hồ chứa
• Là một mô-đun nước để cung cấp nước từ xa

III. Đặc điểm của sản phẩm

1. Ưu điểm hệ thống:
   Nó có thể hoạt động trên bề mặt nước, với hoạt động điều khiển từ xa đơn giản. Nó có dòng chảy thoát nước lớn (900 mét khối mỗi giờ), khoảng cách thoát nước dài và thời gian làm việc liên tục dài.Nó có thể nhanh chóng được triển khai tại chỗ, tiết kiệm một lượng lớn nhân lực và tài nguyên vật liệu.cải thiện đáng kể yếu tố an toàn của nhân viên cứu hộ trong các hoạt động và giảm cường độ lao động của họ.
2. Khả năng đổ bộ:
   Nó có thể bay trên tất cả các địa hình. Nó có thể nổi và di chuyển trên bề mặt nước.phù hợp với nhiều kịch bản cứu hộ khác nhauNó có lốp hai mục đích + khung xe đường ray (các đường ray có thể được tháo rời và lắp ráp nhanh chóng).
3. Tỷ lệ lưu lượng cao:
   Thiết kế bơm kép, với tốc độ lưu lượng tối đa là 900m3/h. Nó tương đương với khả năng thoát nước một hồ bơi tiêu chuẩn (khoảng 1750 mét khối) trong vòng chưa đầy 2 giờ.
4. Lực kéo cao:
   Lực kéo ≥ 7,6KN.
5. Tốc độ cao:
   Tốc độ ≥ 5Km/giờ.
6. Chức năng trí thông minh cao:
   Truyền thông dư thừa; nó có thể được kết nối với nền tảng đám mây mạng robot; cuộc gọi thoại hai chiều. Có một cảm biến ngâm nước trong xe. Sau khi phát hiện nước, nó sẽ được sử dụng để điều khiển và điều khiển.4 máy bơm thoát nước sẽ bắt đầu làm việc đồng thời cho thoát nước.
7. Nền tảng đám mây:
   Nền tảng quản lý đám mây thiết bị có thể theo dõi từ xa thông tin thiết bị, thông tin khí và video, thực hiện phân tích thống kê, tự động xác minh thời gian hiệu lực của thiết bị,và tự động nhắc lại số liệu thống kê thông tin thiết bị hết hạn, cung cấp quản lý toàn diện và ứng dụng để đảm bảo tính kịp thời của thiết bị.
8. đa chức năng:
   It is equipped with a water area electric leakage detector (which can detect the electric leakage of 120/240-volt lines more than 3 meters away and send out audible and visual alarm information prompts) and a water area depth detector, có thể phát hiện và phản hồi độ sâu vùng nước.
9. Các giao diện năng lượng đầu ra thủy lực nhiều lần:
   Các thông số thủy lực đầu ra: Hai đầu ra áp suất cực cao: áp suất 72MPa; dòng chảy áp suất cực cao 0,7L/min; dòng chảy áp suất thấp 4L/min;hai đầu ra áp suất cực cao được sử dụng độc lập với nhau mà không có sự can thiệp.

IV. Các chỉ số kỹ thuật chính

1. Mục đích: Khử nước khẩn cấp cho các dự án đô thị và đường cao tốc; kiểm soát lũ lụt khẩn cấp và thoát nước, bơm nước từ đập; cứu trợ hạn hán và cứu hộ, tưới tiêu nông nghiệp;bơm và làm sạch bề mặt nước bị ô nhiễm; bơm và thoát nước trong các khu vực không có trạm bơm cố định và nguồn cung cấp điện, v.v.
2. Các kịch bản có thể áp dụng: Loại bỏ lũ lụt trong không gian hạn chế và hẹp như nhà để xe ngầm, đường hầm ngầm, đường hầm đường cao tốc, cống, tàu điện ngầm, đường hầm, mạng ống ngầm,đường phố nhỏ và hẻm núiNó đặc biệt phù hợp cho những nơi mà các thiết bị thoát nước lớn không thể tiếp cận,đặc biệt là trong các kịch bản thoát nước, nơi không phù hợp cho nhân viên vào do các mối nguy hiểm an toàn tiềm ẩn, nơi mà robot có thể đóng một vai trò lớn hơn.
3. Thành phần: Nó chủ yếu bao gồm một đường ray có thể tháo rời có độ bền cao + khung lốp chân không lưỡng cư 6x6, một vỏ kín, vỏ trên hatchback, hệ thống năng lượng diesel, hệ thống thủy lực,hệ thống kéo, hệ thống điều khiển từ xa, thiết bị phát hiện và điều khiển ngâm nước, đèn chiếu sáng, đèn cảnh báo, vv.
4. Cơ chế di chuyển: Lưỡng cư, sử dụng khung gầm 6 × 6 bánh + đường ray, chạy bằng thủy lực, lưỡng cư, và có thể di chuyển trên tất cả các địa hình. Nó có thể nổi và di chuyển trên bề mặt nước để hoạt động,phù hợp với nhiều kịch bản cứu hộ khác nhau.
5. Loại và số lượng lốp: Có 3 lốp trên mỗi bên, tổng cộng 6 lốp.
6. Hoạt động nổi trên bề mặt nước: Nó có thể nổi và di chuyển trên bề mặt nước để hoạt động, và sức nổi ≥ 12KN.
7. Cấu trúc đường ray: Các đường ray có độ bền cao được trang bị bên ngoài lốp xe và chiều rộng đường ray ≥ 31cm.
8. Tốc độ (m/s): ≥ 1.5
9. Phân tích độ dốc (%): ≥ 78
10. Đi ngang chướng ngại vật (mm): ≥ 310
11. Lực kéo (KN): ≥ 7.6
12. Kích thước tổng thể (mm): ≤ 233016001500
13. Phản lệch đường thẳng (%): 0.32
14. Chiều kính xoay/chiều dài riêng: 1.2
15. Chiều cao vượt qua chướng ngại vật/sự tự do mặt đất: 1.51
16. Tránh chướng ngại vật: Nó đáp ứng chức năng chống va chạm.
17. Tổng trọng lượng của máy (kg): ≤ 1250
18. Khoảng cách phanh (m): 028
19. góc lật tối đa (°): 32
20. Khoảng cách mặt đất tối thiểu (mm): 205
21. Khả năng thoát nước (L/s): 251
22. Ngọn góc đẩy bơm nước (°): -10~1
23. Áp suất thoát nước (MPa): 0.12
24. Áp suất đầu ra của giao diện thủy lực (MPa): 72
25. Khoảng cách điều khiển từ xa (m): ≥ 1000
26. Độ sâu thâm (mm): ≤ 960
27. Thời gian hoạt động liên tục của một bể nhiên liệu đơn (h): ≥ 10
28. Độ sâu nước tối thiểu (mm): ≥ 160

1. Công suất thoát nước: 450 m3/h
2. Inlet và Outlet: đường kính là 200mm

1. Hệ thống và chế độ điều khiển: Hệ thống thủy lực định lượng bán đóng, được điều khiển bằng van bật-tắt điều khiển bằng điện tử + van tỷ lệ điều khiển bằng điện tử.
2. Động cơ di chuyển: Số lượng động cơ là 6; áp suất làm việc định giá là 175bar.

1. Nhiệt độ làm việc: -20 ~ 70 °C
2. Vật liệu vỏ: Nhựa kỹ thuật bền cao
3. Mức độ bảo vệ: IP69, chống ngã, chống áp suất và chống nước.
4. Thời gian làm việc: ≥ 8h
5. Chức năng điều khiển hành trình: Thông qua 2 bàn điều khiển công nghiệp một trục, robot có thể được điều khiển linh hoạt để di chuyển về phía trước, ngược, rẽ trái và rẽ phải.
6. Công cụ phụ trợ: dây đeo vai cho thiết bị điều khiển từ xa cầm tay.
7. Bộ điều khiển trên xe: Một máy tính công nghiệp được nhúng vào đầu thân xe, có thể được vận hành để đạt được các hoạt động như bơm nước, kéo và bật đèn,và cũng có thể truy vấn thông tin lỗi như áp suất dầu, mức độ chất lỏng, và pin.
8. Bộ điều khiển từ xa có dây: Một bộ điều khiển từ xa có dây được trang bị, có thể được sử dụng trong trường hợp khẩn cấp khi tín hiệu không dây bị can thiệp trong một môi trường từ tính mạnh để di chuyển robot.

1. Tính năng: Thực hiện việc đặt và lấy lại ống nước nhanh chóng.
2. Kích thước tổng thể: Chiều dài * Chiều rộng * Chiều cao: 178011001360mm
3. Trọng lượng: 315kg (không bao gồm vòi nước)
4. Loại ổ: Điện
5. Công suất pin: 32Ah
6. Tổng chiều dài của vòi nước để đặt và quay lại: 150 mét
7. Nó có thể đồng thời cuộn lại 2 cuộn ống nước đường kính lớn.
8. Tốc độ đặt/lăn: 0,5m/s
9. Tốc độ di chuyển: 10km/h
10. Các ống nước có thể được tháo rời hoàn toàn sau khi cuộn lại (không cần thiết).

1. Chế độ điều khiển: Điện
2. Lực kéo: ≥ 4500LB
3. Chiều dài dây thép: 20 mét
   Chức năng: Nó có thể kéo xe và thiết bị bị mắc kẹt, và cũng có thể được sử dụng để kéo tự cứu.

1. Chức năng GPS: định vị GPS, và đường ray có thể được truy vấn.
2. Hệ thống nền tảng quản lý đám mây thiết bị cứu hỏa khẩn cấp (không cần thiết)

V. Cấu hình sản phẩm

1. Một robot thoát nước và phá hủy lũ tích hợp (bộ kết hợp bánh xe)
2. Một thiết bị điều khiển từ xa cầm tay
3. Một điều khiển từ xa có dây
4. Một bộ bộ sạc robot
5. Một bộ bộ sạc điều khiển từ xa
6. Một bộ xe lượm ống nước điện đường kính lớn
7. Hai pin điều khiển từ xa
8. Một bộ bộ sạc pin điều khiển từ xa
